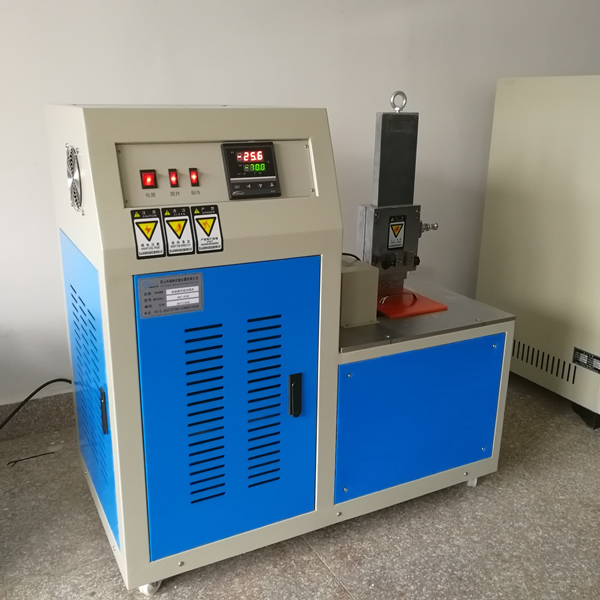

线缆低温脆性试验机是测定线缆塑料在规定条件下试样受冲击出现破坏时的最高温度，即为脆性温度，可以对非硬质塑料及其他弹性材料在低温条件下的使用性能作比较性鉴定。温度和低温性能的优劣。因此无论在科学研究材料及生产过程的控制等方面均是不可缺少的。本仪器是根据GB/T 5470-2008国家标准设计的，最新研制开发的压缩机制冷设备。本设备采用复叠式压缩机制冷技术，利用热平衡原理及循环搅拌方式，达到对试样的自动均匀冷却、恒温。
试验步骤：
1、向冷井中注入冷冻介质（一般为99.7%无水工业乙醇），其注入量应保证夹持器的下端到液面的距离为75±10mm。
2、接通电源，温控仪和计时器显示灯亮。
3、将试样垂直夹在夹持器上。夹的不宜过紧或过松，以防止试样变形或脱落。
4、按下夹持器，开始冷冻试样，同时启动时序控制开关（或按动秒表）计时。试样冷冻时间规定为3.0±0.5min。试样冷冻期间，冷冻介质温度波动不得超过±1℃。
5、拉动冲击锤自锁手柄，冲击锤在重力作用下自由下落，对试样做冲击动作。
6、取下试样，将试样按冲击方向弯曲成180°，仔细观察有无破坏。
7、试样经冲击后（每个试样只准冲击一次），如出现破坏时，应提高冷冻介质的温度，否则降低其温度，继续进行试验。通过反复试验，确定至少有两个试样不破坏的最低温度和至少一个试样破坏的最高温度，如这两个结果相差不大于1℃时，即试验结束。
8、线缆低温脆性试验机一般是测试线缆绝缘层试样在-25℃时的耐冲击性能，断裂试样小于总试样数的50%表示试验通过。
友情链接：
